一、简介
　　本设备的作用是产生输出动力，通过曳引力驱动轿厢的运行。曳引系统主要由曳引电动机、减速箱、电磁制动器、曳引轮、导向轮、曳引钢丝绳等部件组成。
　　曳引系统又称曳引机，为电梯运行提供动力，曳引轿厢运行。曳引机主要由曳引电动机、减速箱、电磁制动器、曳引轮、导向轮、曳引钢丝绳和机座等部分组成。曳引机通过曳引钢丝绳经导向轮将轿厢和对重装置连接，其输出转矩通过曳引钢丝绳传送给电梯轿厢，驱动力通过曳引绳与绳轮之间的摩擦力产生。
　　　　　　　　　　　　　　　　

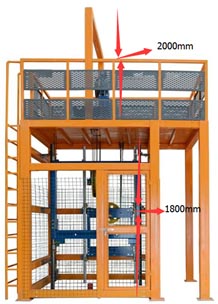

二、电梯曳引系统安装实训考核设备结构特点
　　1、采用了钢结构电梯井道平台设计，整体外观简洁明了；
　　2、遵循了模块化的设计理念，根据电梯安装工艺要求进行教学实训式的设计；
　　3、采用真实机构器件，使学生学到的与实际应用的一致；
　　4、模拟真实环境，使其安装工艺与实际安装一致，且能更方便的进行其维保项目的操作。
　　5、装置采用真实的部件。特殊的框架设计能够使学生更直观地了解曳引系统的结构，更有效地帮助学生掌握其工作原理，更方便的进行实际安装与保养。通过该装置，也可进行电梯人工盘车练习，掌握其要点。另外学生也可根据相关图纸要求，借助模拟井道框进行电梯井道放样与导轨安装。
三、电梯曳引系统安装实训考核设备技术指标
　　1、整机重量：≤600kg；
　　2、外形尺寸：4000mm×3200mm×3800mm（长×宽×高）；
　　3、限速器下行机械动作速度：≤0.75m/s；
　　4、安全钳动作速度：≤1m/s；
　　5、曳引机额定速度：0.4m/s；
　　6、曳引机额定载重：450kg；
　　7、曳引机防护等级：IP41；
四、电梯曳引系统安装实训考核设备实训项目
　　1、T型导轨（轿厢导轨）安装与调整；
　　2、对重导轨安装与调整；
　　3、曳引机架的安装与调整；
　　4、曳引机的安装与调整；
　　5、轿厢龙门架的安装；
　　6、T型导轨上导靴的安装；
　　7、安全钳连杆的安装；
　　8、对重框的安装；
　　9、限速器的安装；
　　10、曳引绳的悬挂；
　　11、涨紧装置的安装与调整；
　　12、T型导轨下导靴的安装；
　　13、安全钳与下导靴的调整；
　　14、限速器与安全钳的联动调整；
　　15、导轨与导靴的保养；
　　16、曳引机的保养；
　　17、曳引绳的保养；
　　18、限速器－安全钳的保养；
　　19、人工盘车的练习。
五、电梯曳引系统安装实训考核设备配置清单

序号	名称	数量	单位	备注
1	钢构平台	1	台
2	曳引机	1	台
3	曳引机架	1	台
4	缓冲垫	4	块
5	工字钢横梁	2	条
6	曳引钢丝绳	1	套	单向
7	绳头组合	1	套
8	绳头板	1	套
9	限速器－涨紧装置	1	套
10	限速器钢丝绳	1	套
11	盘车手轮	1	个
12	导向轮	1	个
13	C型钢垫块	4	块
14	主轨支架	4	套
15	副轨支架	4	套
16	主导轨	2	条
17	副导轨	2	条
18	龙门架	1	套
19	安全钳	1	对	渐进式
20	安全钳连杆机构	1	套
21	主导靴	4	只	滑动导靴
22	轿厢反绳轮	1	个
23	反绳轮缓冲座	1	套
24	对重框架	1	套
25	对重反绳轮	1	个
26	对重导靴	4	只	滑动导靴
27	液压缓冲器	1	个	耗能
28	聚氨酯缓冲器	1	个	蓄能
29	安装工具	1	套	扳手、螺丝刀、卷尺、锤子等
30	随机资料	1	份	实训指导书与相关图纸等

---
