YYTKJG-01 电梯门机构安装调试实训考核设备 |
|
| |

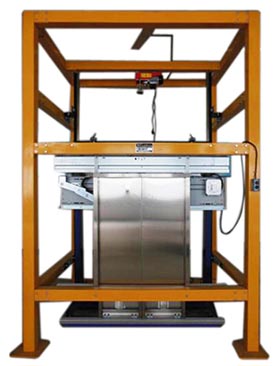

一、电梯门机构安装调试实训考核设备简介：
电梯门机构安装调试实训考核设备主要由高强度钣金拼装式、电动葫芦、门框、层门门扇、层门地坎、层门上坎、轿厢龙门架、轿厢门扇、轿厢门地坎、门机、导轨、导轨支架、导靴等部件组成。学生根据随机文件资料说明，在钢结构框架内进行安装与调整，使其符合电梯门系统相关规范要求。并通过轿厢架的上下运动模拟轿厢在井道中的运行，当平层时，门机构能够带动轿厢门与层门开闭，轿厢离开后，层门紧闭。能够使学生直观地看到门机构的全部器件及整个机械动作过程，更有效地帮助学生掌握其工作原理。
（图片仅供参考，请以实物为准）
二、电梯门机构安装调试实训考核设备特点：
1、采用了结构电梯井道平台设计，整体外观简洁明了；
2、遵循了模块化的设计理念，根据电梯安装工艺要求进行教学实训式的设计；
3、采用真实机构器件，使学生学到的与实际应用的一致；
4、模拟真实环境，使其安装工艺与实际安装一致，且能更方便的进行其维保项目的操作；
5、采用了电动葫芦拖动轿厢架在导轨上的运动，使演示与调试更加方便。
6、装置采用真实的电梯层门、层门地坎、层门机构、轿厢架、轿厢门、轿厢门地坎、轿厢门机构等器件，学生借助电梯门机构安装图在模拟井道及楼层中对这些器件进行安装与测量，使其符合规范要求，并通过轿厢架的上下运动模拟轿厢在井道中的运行，当平层时，门机构能够带动轿厢门与层门开闭，轿厢离开后，层门紧闭。另外，能够使学生直观地看到门机构的全部器件及整个机械动作过程，更有效地帮助学生掌握其工作原理。
三、电梯门机构安装调试实训考核设备配置清单
|
序号
|
名称
|
数量
|
单位
|
备注
|
|
1
|
井道框架
|
1
|
台
|
拼装框架
|
|
2
|
导轨与轿厢架机构
|
1
|
套
|
|
|
3
|
电动葫芦
|
1
|
台
|
|
|
4
|
层门扇
|
1
|
套
|
|
|
5
|
门框
|
1
|
套
|
左右立柱与门楣等
|
|
6
|
层门机构
|
1
|
套
|
|
|
7
|
层门地坎
|
1
|
条
|
|
|
8
|
层门地坎支架
|
2
|
个
|
|
|
9
|
护脚板
|
1
|
块
|
|
|
10
|
轿厢门扇
|
1
|
套
|
|
|
11
|
轿厢门机构
|
1
|
套
|
横杠、斜拉杆、门刀、变频器及电机等
|
|
12
|
轿厢门地坎
|
1
|
条
|
|
|
13
|
安装配件
|
2
|
套
|
备用1套
|
|
14
|
安装与测量工具
|
1
|
套
|
水平尺与卷尺等
|
|
15
|
随机资料
|
1
|
份
|
实训指导书与相关图纸等
|
四、设备详细配置：
1）厅门：由门扇、门滑块、门上坎装置、门地坎、门挂板、上坎护板、地坎护板、自动门锁装置、强迫关门装置、手动三角装置等组成。
2）门扇：用优质不锈钢板折弯焊接而成，具有隔音、减震效果。
3）门滑块：固定在门扇的下端，它被限制在地坎槽内，使门扇始终保持在铅垂状态。它由金属板外包耐磨材料制作而成。
4）门上坎装置：主要由弯板、门导轨、门传动机构等组成，用优质不锈钢板折弯而成。
5）门地坎：供门滑块在槽内滑动，对门的运行起导向作用。一般用铝合金制作。
6）门挂板：主要由挂板、门滑轮、偏心轮组成。门挂板上装有开门刀。用优质不锈钢板制作。
7）上坎护板、地坎护板：都是起安全防护作用的。
8）自动门锁装置：它是电梯厅门与轿箱门之间的系合装置。由挡块座、锁钩触板、门锁触点、锁钩挡块、压簧、滚轮、门锁钩、锁钩座组成。
9）强迫关门装置：安装在厅门上，要求轿厢不在本层时，打开的厅门应在强迫关门装置的作用下，自行将厅门完全关闭。
10）手动三角装置：安装在有自动门锁的厅门扇上，用来打开自动门锁的锁钩，能让人手动将厅门打开。
11）联动机构：通过此机构由轿厢门带动厅门同时开合。
12）门套：用来封闭空隙的，用优质不锈钢板折弯焊接而成。
13）底座：由40mm×40mm空心方管拼接成一框架，表面静电喷塑，底座下装可调脚。
四、电梯门机构安装调试实训考核设备技术指标
1. 电源输入：单相三线 AC220V 50Hz；
2. 工作环境：海拔＜1000m；温度-10℃～+40℃；湿度＜95%RH无水珠凝结；环境空气中不应含有腐蚀性和易燃性气体；
3. 门机：永磁同步变频门机；
4. 门机电机额定电压：AC100/125V；
5. 门机电机额定转速：≤180r/min；
6. 开门宽度：800mm±5%；
7. 门高度：1000mm±5%；
8. 整机功耗：≤0.5KW；
9. 整机重量：≤600KG；
10. 外形尺寸： 2300mm×1700mm×3000mm（长×宽×高）。
五、电梯门机构安装调试实训考核设备实训项目
1、导轨支架与导轨的安装与调整
2、电梯层门地坎的安装与调整；
3、电梯轿厢门地坎的安装与调整；
4、电梯层门门框的安装与调整；
5、电梯层门上坎的安装与调整；
6、电梯层门门扇的安装与调整；
7、电梯门机构的安装与调整；
8、电梯轿门的安装与调整；
9、门刀的安装与调试；
10、电梯层门地坎与轿厢门地坎尺寸的调整；
11、电梯门机参数的设置与调试；
12、电梯开关门的调试；
13、电梯门系统的保养。
|
|
| |
