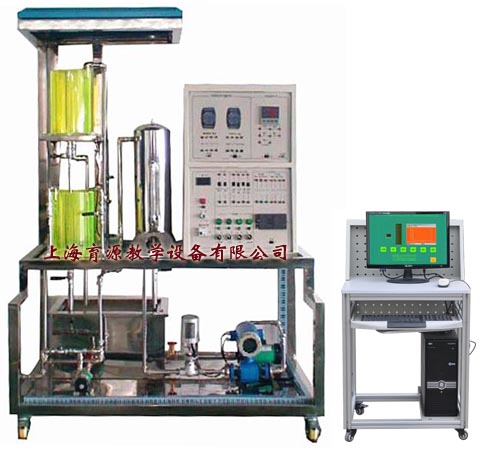

一、概述：
　　1、过程控制综合实验装置（Process Control System，简称PCS），是模仿现代工业生产过程中常见的物理量，诸如温度、压力、流量、液位等参数，对其进行测量、控制，分析过程参数变化特性，研究过程控制规律(如PID控制)的教学实验设备，过程控制综合实验装置选用智能化的工业用仪器仪表，接近工业实际，使用安全，运行稳定，维护简单，性价比优越。本装置集合多种控制方式，再现实际工业现场使用的控制手段，采用声光报警系统，并提供用户更友好的二次开发接口。
　　2、可满足"自动调节原理"，"过程控制"，"控制仪表"，"自动检测技术与传感器","计算机"及相关课程的教学实验需求；
　　3、可作为有关企业技术人员、仪表操作人员、系统运行监控人员的实习、培训实验设备。
　　　　　　　　

二、产品结构与特点：
　　1、分体式设计，模块化组装式结构，可以根据不同的需要选择、PLC控制，仪表控制,模拟PID控制,单片机和计算机控制组成不同的控制系统。含有常规水箱检测控制装置、锅炉加热装置。
　　2、二水箱配置；双路供水系统。
　　3、实验柜完全敞开设计，内部器件全部可视，有利直观教学和维护。
　　4、人性化设计，配有储水箱，进排水自控装置，减轻实验人员劳动强度。为实验文明操作提供条件。
　　5、装置的仪表、部件均选用现代化技术工业级产品，智能化程度高。精度好，规格多样。有利直观教学和拓宽学生工业现场知识。为以后走上社会打好结实基础。
　　6、安全度高，系统配有漏电保护，带保护套的专用实验电源连线，及温控箱防止无水加温自动控制等，力求保护人身、设备安全。
　　7、开放度好，在教师指导下，学生可观察、可自己动手参与操作、可自行编程进行验证、可根据记录的实时曲线进行理论分析等。
　　8、锅炉加热程控保护系统：
　　　（1）加热电路加有保险管进行过载保护，并具有防干烧保护功能；
　　　（2）锅炉加热内胆加由水位液位保护装置，水位不达到一定的高度，控制系统不能控制可控硅调压器工作。
　　9、人生安全及设备的保护措施：
　　　（1）加有电流型漏电保护器，防止设备漏电短路造成的设备及人身伤害。
　　　（2）各控制电路加有保险管，有效保护器件因过载造成损坏。
　　10、电源启停控制方式；采用启停按钮控制接触器来控制电源的启停。
　　11、漏电保护装置及安全性和安全承诺：
　　　（1）各种电源及各种仪表具有可靠的保护功能
　　　（2）各种电源及各种仪表的强电采用开关控制，学生不自行接线，不存在强弱电混插的问题。
　　　（3）实验强电接线插头采用封闭式结构，防止触电事故的发生。
三、系统技术参数：
　　1.工作电源：三相四线 380V±5% 50Hz；
　　2. 整机容量：<5KVA
　　3.控制信号：电压0～5V；电流4～20MA;
　　4.外形尺寸：1720mm×730mm×1600mm
　　5.上位计算机组态软件
　　6.可以同时对三个参数进行采集，比如，一组测流量，一组测温度，一组测压力；
　　7.重量：实验台+实验架，约重250Kg
四、系统主要配置及功能介绍（以下为单套配置清单）：
　1、系统执行机构配置清单

---
