  YYGK-01B 过程装备安装调试技能实训装置



一、产品概述

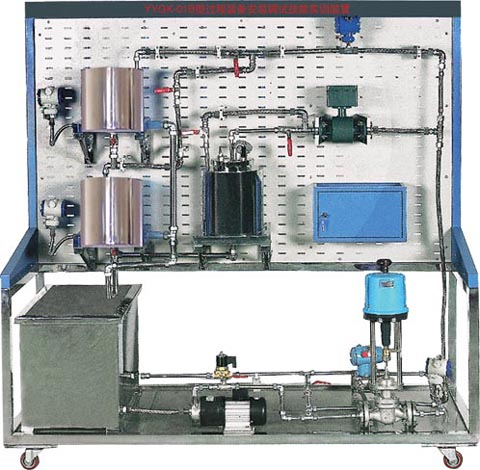

  YYGK-01B型过程装备安装调试技能实训装置,由被控对象(不锈钢框架),包含动力系统、水箱、储水箱、压力变送器、涡轮流量计、差压变送器、孔板流量计、Pt100和K分度热电偶、电动调节阀等,常用工具及装置配套件等构成。能完成液位、压力、流量、温度传感器、变送器、管道阀门以及动力系统等安装和调试操作的技能实训,设计思想上,以实际安装调试技能为主,着重培养学生的动手能力。

            过程装备安装调试技能实训装置

  YYGK-01B型过程装备安装调试技能实训装置,完全满足《自动化装置安装与调试》、《过程仪表安装与维护》以及《仪表维修工操作实训》等课程实训教学的需要。主要培养面向自动化、建筑、化工、冶金等行业的大、中型企业,从事自动化仪表的安装、维护、调试以及工业自动化仪表维修等工作的技术工人。
二、系统特点
  1.实训对象敞开式结构设计,直观性强,便于理解
  2.所选用的仪器仪表的参数和特性符合系统的设计要求,实训效果理想
  3.仪器仪表的可拆装性,加深了学生对工程仪器仪表的理解,尤其对仪器的工作原理的理解
  4.实训装置通过带快速接头的软管自由连接和设计,不仅锻炼了学生的动手能力,也使学生对系统有了深刻的认识。
三、技术性能
  1、工作电源:单相三线AC220V±10% 50Hz
  2、整机容量:≤3.0kVA
  3、外形尺寸:1800×720×1750mm
四、系统组成
 被控对象(不锈钢框架):
  1.动力系统:1套
  2.水箱:2套
  3.锅炉:1套
  4.储水箱:1套
  5.液位:2路压力变送器进行水箱液位检测
  6.流量:采用涡轮流量计和电磁流量计对管道流量检测
  7.压力:电容式差压变送器测量电动阀两端的压力
  8.温度:采用PT100进行温度检测
  9.电动调节阀:1个,
  通过改变阀门大小来控制管路流量大小(控制系统中的变频器同样可以对管路流量大小进行控制,电动调节阀与变频器可任选其中一种作为控制流量的执行器,也可以两种均选)
  10.管路:软管和管道若干
  11.阀门:若干
五、实训项目
 1.实训装置的结构组成和系统认识
 2.传感器工作原理的认识
  (1)压力变送器的工作原理认识
  (2)涡轮流量计的工作原理认识
  (3)电磁流量计的工作原理认识
  (4)差压变送器的工作原理认识
  (5)PT100热电阻的工作原理认识
 3.传感器安装调试技能实训
  (1)压力变送器的安装调试
  (2)涡轮流量计的安装调试
  (3)电磁流量计的安装调试
  (4)差压变送器的安装调试
  (5)PT100热电阻的安装调试。
