一、概述
　　1、实验装置是模仿现代工业生产过程中常见的物理量，诸如温度、压力、流量、液位等参数，对其进行测量、控制，分析过程参数变化特性，研究过程控制规律(如PID控制)的教学实验设备，实验装置选用智能化的工业用仪器仪表，接近工业实际，使用安全，运行稳定，维护简单，性价比优越。本装置集合多种控制方式，再现实际工业现场使用的控制手段，采用声光报警系统，并提供用户更友好的二次开发接口。
　　2、可满足"自动调节原理"，"过程控制"，"控制仪表"，"自动检测技术与传感器","计算机"及相关课程的教学实验需求；
　　3、可作为有关企业技术人员、仪表操作人员、系统运行监控人员的实习、培训实验设备。
　　　　　　　　　　　　

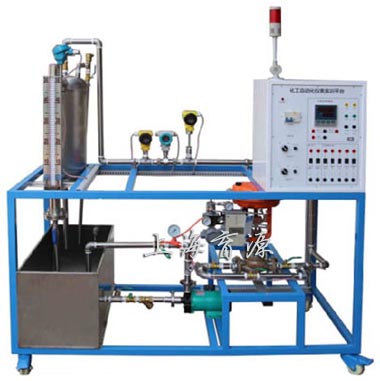

　　　　　　　　　　　　　　　　　　　　　　　　　参考图
二、系统技术参数:
　　1.工作电源：单相三线 220V±5% 50Hz；
　　2. 整机容量：<5KVA
　　3.控制信号：电压0～5V；电流4～20MA;
　　4.外形尺寸约：1520mm×730mm×800mm
三、配置清单

序号	名 称	规格、参数	数量
1	实训平台	实训对象台架全部采用3030方钢型材框架	1套
2	控制箱	提供实验所需的单相AC220V电源，总电源由带漏电保护的空气开关控制，安全性符合国际标准。通过启停控制按钮，使强电系统的操作更为安全方便。	1套
3	控制对象	不锈钢模拟锅炉1套 由模拟锅炉、加热环、Pt100、温度变送器组成，加热箱内无水断电保护装置，也防止温度干烧。 储水箱装置1套 其中储水箱底部装有出水阀，水箱需要更换水时，把出水阀打开将水直接排出。	1套
4	气动薄膜调节阀	型式：直通单座球型阀；公称通径： 20mm ；公称压力：PN1.6MPa 材料：ZG230-450衬F46 ；工作温度：-40～180℃ ；压盖型式：螺栓压紧式；输入电流4-20mADC	1只
5	静音空压机	静音无油小型空气压缩机，550W/8L/220V	1台
6	磁翻板液位传感器	0.5米，输出信号：4-20mADC；	1套
7	单相磁力泵	无泄漏，低噪音，单相 220VAC，90W。 声音比较小，有利于实验室保持安静，工作的稳定性非常好。	1台
8	温控调压模块+散热器	全隔离单相交流可控硅调压模块；控制信号：4-20mADC。	1套
9	加热环	功率：1000W，220VAC。 具有防干烧保护功能	1只
10	压力变送器	选用美国NovaSensor原装进口的扩散硅隔离探头。0.5级精度；输出信号：选4-20mADC（二线制）；	1只
11	Pt100温度传感器及温度变送器	Pt100：A级；温度变送器：0.5级精度，0-100℃。	1套
12	涡轮流量计及流量变送器	（1）量程：0.7-7m?/h；（2）输出信号：4-20mADC；（3）精度：0.5级。	1套
13	智能仪表控制系统	AI 808P智能仪表	1台
14	手阀	DN20	6只
15	配有24v直流稳压电源	提供直流24V电源	1只
16	护套自锁连接导线及配件		1套

---
