  YYPC-86R 嵌入式教学实验系统

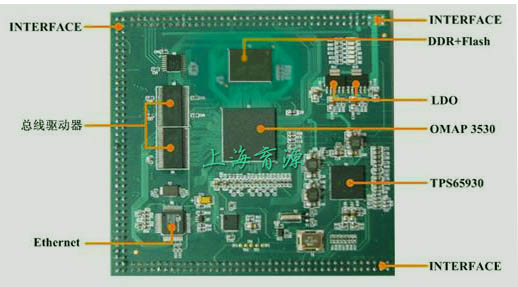

1. 核心板硬件参数
 1.1 CPU:OMAP3530 DCUS,600-MHz ARM Cortex-A8 Core 412-MHz TMS320C64x+ DSP Core ,集成存储器用于ARM CPU (16kB I-Cache, 16kB D-Cache, 256kB L2) 和片上存储 (64kB SRAM, 112kB ROM)
 1.2 DDR RAM:256MB DDR RAM MT29C2G48MAKLCJA-6IT
 1.3 FLASH:256MB NAND FLASH MT29C2G48MAKLCJA-6IT
 1.4 电源管理:独立电源管理芯片 TPS65930
 1.5 LDO:具备LDO
   嵌入式教学实验系统
      嵌入式教学实验系统
                  每套价格:12000元

2. 底板硬件参数

 2.1 FPGA:XC3S250E-P208用于控制逻辑和扩展串口,给相应的设备分配地址
 2.2 以太网:1个10/100M自适应以太网控制器DM9000A
 2.3 LED:12个GPIO控制的LED工作状态指示:6个位于核心板,6个位于底板
 2.4 音频:标准AC97音频控制器小三芯接口+MIC头 TPS65930
 2.5 复位:隔离内外部复位信号,增加复位可靠性TC7SH08FU
 2.6 UART:共7路UART:3路处理器自带,4路FPGA外扩,其中1路接红外2路接扩展接口4路接DB9接头
 2.7 RTC:独立RTC 1220电池供电
 2.8 7寸LCD:7寸24位液晶屏带电阻式触摸屏16:9 显示,分辨率:800 × 480接在DSS上(AT070TN83)
 2.9 1.8寸LCD:1.8寸TFT LCD,分辨率128*160,挂接于GPMC总线上(HX8310)
 2.10 触摸屏接口:SPI扩展出触摸屏接口,触摸屏与7寸屏配套(TSC2046)
 2.11 TV-OUT:S-VIDEO接口一个,混合视频信号
 2.12 BUFFER:具有总线缓冲器,便于隔离更换
 2.13 DVI :DVI接口一路,可输出分辨率1280x720码率30fps的DVI-D高清信号(TFP410)
 2.14 WIFI+BT:WIFI+BT+FM 三合一模块通过SDIO扩展WG7310-00模块(WL1271)
 2.15 IrDA:红外传感器,红外传输(HSDL-3600#017)
 2.16 电源:外接直流供电12V或者5V供电,5A或者3A供电
 2.17 电源接口:预留3V、5V、12V电源接口
 2.18 IIC接口:2 路IIC一路IIC扩展接口
 2.19 SDIO接口:外扩WIFI和蓝牙
 2.20 SPI接口:2路SPI扩展接口
 2.21 数码管和LED点阵:4个数码管1个16x16点阵
 2.22 全键盘:可扩展本电脑专用键盘,通过USB口扩展
 2.23 矩阵键盘:4x5独立矩阵键盘
 2.24 摄像头:一路高品质摄像头OV3640 300W像素,可实现H.264视频实时编解码,每秒30帧可用于拍照和视频通话
 2.25 SD/MMC:1路高速SD/MMC卡接口
 2.26 JTAG:1路20PIN ARM JTAG,1路10 PIN FPGA JTAG
 2.27 温度传感器:LM75
 2.28 USB HOST: 4个USB HOST高速接口,支持USB鼠标、键盘、蓝牙、U盘、摄像头和无线网卡。扩展两级HUB一共7个可用USB(FE1.1)
 2.29 USB OTG:Mini USB A-B接口一个
 2.30 AD: 4路AD:3路16bit AD7792、1路8bit ADS1110
 2.31 按键:6个GPIO控制按键,预设定功能,用户可自定义功能,4个固定功能按键
 2.32 EEPROM:16K (24C16)
 2.33 拨码开关:1组(32 位)
 2.34 电源:外接 12V/ 3A 直流电源,内部带LDO 稳压
 2.35 总线扩展接口:192pin的欧式座扩展,总线,串口,IIC,GPIO等,支持以下可选扩展模块(选配):
  (1)指纹扩展模块
  (2)IEEE802.15.4 Zigbee扩展模块
  (3)FM模块
 2.36 SENSOR MODULE(选配):
 可扩展:6合一传感器扩展模块(温度、湿度、光电传感器、压力传感器、接近开关、光电开关)
3. 实验要求
 3.1 Win CE实验

  实验一 搭建WINCE6.0开发环境
  实验二 建立WIN CE6.0平台并导出SDK
  实验三 WINDOWS CE的烧写
  实验四 建立宿主机与实验箱的连接
  实验五 VS2005下的HelloWorld实验
  实验六 window实验
  实验七 Dialog对话框实验
  实验八 蜂鸣器实验
  实验九 1.8寸液晶屏实验
  实验十 LEDARY点阵实验
  实验十一 八段数码管实验
  实验十二 LED实验
  实验十三 DIP拨码开关实验
  实验十四 IIC总线-温度传感器试验
  实验十五 IIC总线-EEPROM实验
  实验十六 AD实验
  实验十七 RS232通信实验
  实验十八 RS485通讯实验
  实验十九 6合一传感器实验(需要配备6合一扩展模块)
  实验二十 摄像头采集实验
  实验二十一 矩阵键盘实验
  实验二十二 SIXKEY中断实验
  实验二十三 指纹实验(需要配备指纹模块)
  实验二十四 Zigbee实验(需要配备Zigbee模块)
3.2 LINUX实验
  实验一 安装VMware Workstation软件
  实验二 安装UBUNTU操作系统
  实验三 建立主机交叉编译开发环境
  实验四 安装和配置minicom
  实验五 配置超级终端
  实验六 配置NFS服务
  实验七 配置TFTP
  实验八 编译x-loader
  实验九 编译U-Boot
  实验十 编译KERNEL
  实验十一 编译POMAP
  实验十二 部署文件系统
  实验十三 连接目标板
  实验十四 格式化SD卡
  实验十五 通过SD卡启动系统
  实验十六 通过SD卡烧写镜像到NAND FLASH
  实验十七 通过TFTP烧写镜像到NAND FLASH
  实验十八 通过NFS启动
  实验十九 简单的程序
  实验二十 HelloWorld实验
  实验二十一 GPIO实验SWITCH
  实验二十二 IIC实验(读写EEPROM)
  实验二十三 SPI实验(AD7792)
  实验二十四 LED点阵实验
  实验二十五 数码管实验
  实验二十六 LED实验
  实验二十七 DSP实验
  实验二十八 按键中断实验
  实验二十九 触摸屏实验
  实验三十 QT实验
3.3 Android实验
  实验一 建立Windows下应用程序开发环境JDK
  实验二 安装Eclipse
  实验三 安装和配置ADT和Android SDK
  实验四 Android模拟器操作
  实验五 Android Hello应用程序开发
  实验六 安装VMware Workstation虚拟机软件
  实验八 在虚拟机中安装Ubuntu系统
  实验九 建立主机开发环境
  实验十 安装JDK1.5
  实验十一 配置minicom
  实验十二 配置超级终端
  实验十二 配置TFTP
  实验十三 编译U-boot
  实验十四 编译x-loader
  实验十五 编译LINUX内核
  实验十六 编译Android制作文件系统
  实验十七 SD方式启动
  实验十八 Android应用程序技术支持与服务
  提供硬件原理图、硬件PCB图、软件设计资源 。
