YYDZ-XE82 FPGA教学开发创新平台　　每台价格：4800元
一、系统概述：
　　FPGA教学开发创新平台是适合新工科专业进行EDA课程教学实验以及课程设计的必备工具。系统由CPU核心子板、平台模块母板、扩展接口子板等几部分组成。实验内容丰富生动形象，能够大大的激发学生的兴趣，使学生老师在教学的过程中能够寓教于乐，同时在学习EDA的同时可以加强对控制、通信、单片机等课程进行加深，让学生学有所得。
二、结构特点：
　　1、CPU核心子板主芯片采用用ALTERA CycloneIV系列中的EP4CE6用户可更换其它核心子板；
　　2、模块化设计，每个模块相对独立，做实验时将模块与核心板连接起来即可；
　　3、CPU核心子板板载USB-BLASTER下载调试器，只需一根USB连接线即可完成程序的加载、调试与固化，同时方便实验室管理；
　　4、CPU核心子板自带SDRAM与FLASH，可用于NIOSII、IP CORE设计验计；
　　5、丰富的实验模块，在数字电路的基础上增加了控制类、接口类、通信类的实验模块；
　　6、二个时钟源，四路输出，每路相对独立， 24MHZ-1HZ的频率能满足用户要求；
　　7、核心板FPGA芯片I/O管脚完全开放，用户可以任意定义；
　　8、丰富的样板实验程序，在常规的EDA实验基础上增加了交通灯、电梯、步进电机、直流电机、PS2、VGA、音乐、键盘等实验，实验内容形象生动；
　　9、QUARTUS11.0开发软件，支持多种语言输入，自带LICENSE；
　　10、详细的操作手册，含软、硬件的使用说明，各模块的功能说明。

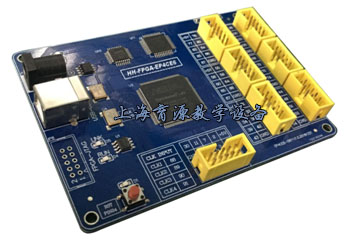

（一）核心板规格说明：
　　1、FPGA核心板主芯片采用ALTERA CycloneII系列中的EP4CE6E22C8N
　　2、FPGA内门电路高达12万门，内部使用RAM作电路结构，速度高达几百MHZ，且可任意规划更改电路，是一个可随心所欲的设计芯片。
　　3、板载USB-Blaster下载调试器，用户只需一根USB连接线即可完成程序的加载、固化、调试。
　　4、8M-Byte SDRAM
　　5、4M-Bits EPCS4
　　6、50M系统时钟
　　7、JTAG编程调试接口
　　8、7个HR-EXT标准扩展接口
　　9、四路时钟输入接口
　　10、1个复位按键
　　11、5V/DC电源输入接口
　　　　　　　　　　　　　　
（二）平台母板规格说明：
　　1、8位拨动开关输入模块
　　2、8位按键开关输入模块
　　3、4*4矩阵键盘输入模块
　　4、8位LED显示模块
　　5、8位动态扫描的数码管显示模块
　　6、16*16点阵显示模块
　　7、1602字符液晶显示模块
　　8、12864图形点阵LCD显示模块
　　9、高速8位并行AD转换模块
　　10、2路高速8位并行DA转换模块
　　11、频率、幅度均可调的正弦波、三角波、方波模拟量输出模块
　　12、蜂鸣器、喇叭输入接口模块
　　13、1个四向模拟交通灯控制模块
　　14、1个四相步进电机控制模块
　　15、1个速度可控、可测直流电机模块
　　16、1个VGA接口
　　17、2个UART串行通信接口
　　18、2个PS2鼠标、键接接口模块
三、实验项目：
　EDA设计示例
　　1、基于QUARTUSII图形输入电路的设计
　　2、基于VHDL格雷码编码器的设计
　　3、含异步清零和同步使能的加法计数器
　　4、八位七段数码管动态显示电路的设计
　　5、数控分频器的设计
　　6、图形和VHDL混合输入的电路设计
　　7、基本触发器的设计
　　8、可控脉冲发生器的设计
　　9、基于VHDL的抢答器的设计
　　10、数字频率计的设计
　　11、多功能数字钟的设计
　　12、电梯控制的设计
　　13、基于VHDL的表决器的设计
　　14、正负脉宽调制信号发生器设计
　　15、矩阵键盘接口电路的设计
　　16、AUDIO电子音乐实验
　　17、直流电机的测速实验
　　18、步进电机驱动控制
　　19、交通灯控制电路实验
　　20、PS2接口键盘显示实验
　　21、VGA彩条信号发生器的设计
　NIOSII IP CORE设计示例：
　　1、最小NUISII系统设计
　　2、设计一个带SDRAM和FLASH的NIOSII系统
　　3、FLASH读写操作-流水灯的设计
四、配套软件：
　　根据不同用户要求可配套不同版本的软件，随机配套的软件功能齐全，支持Verilog/VHDL硬件描述语言等多种设计输入。软件可运行在及Windows XP/WIN7/WIN8/WIN10操作系统下。
五、产品信息：

设备名称	YYDZ-XE82 FPGA教学开发创新平台
型 号	EDA-EP4CE6
工作电压	～220v±10%，50Hz±1Hz
尺寸（mm）	410× 260× 80
重　　量(kg)	<4
附件清单	1、串口线　　　　×1	3、Quartus、程序光盘　× 2	5、实验连接排线　　×8
	2、USB连接线　　　×1	4、实验指导书　　× 1

---
