一、概述：
　　YYJX-D40 机械制图多媒体三维测绘设计实训装置，适用于技术制图、机械制图、工程制图等课程。机械制图是高职高专机械类专业学生必修的一门专业技术基础课。本机械制图实训装置是培养学生正确识读和绘制机械图样，增强学生工程基础能力，实践性较强的应用型设备。同时，借助于计算机图形学技术和多媒体技术，采用育源机械制图多媒体软件用电脑演示三维动态模型，加强直观性教学，做到教学内容直观形象，,提高学习兴趣、降低学习难度。实训装置还采用绘图板来画图，制图板的上下升降采用电动控制；实训装置采用40件模型和40块模块板说明供学生使用；模型和模块板可随课程内容需要进行更换操作。
　　
二、产品特点：
　1、实验台采用电脑主机一台、显示器一台、鼠标、键盘各一个。
　2、利用育源多媒体软件界面，用三维动画生动演示模型、使学生实现理论与实际的紧密结合。
　3、利用模块板文字图板说明文件，指导学生独立分析模型形状，培养看图识图分析能力。
　4、利用实物模型让学生深入了解模型结构，增加学生设计与分析课程内容，培养学生的创新意识。
　5、实验装置采用40件模型和40块模块板，各模块图文并茂，内容生动，方便学生参考学习。
　6、本装置采用组件式结构，更换模块板和模型便捷，如需扩展功能或开发新实验，只需添加模块板和模型即可，永不淘汰。
三、本机械制图实训装置的任务:
　1、培养绘制工程图样的能力。
　2、培养计算机绘制工程图样的能力。　
　3、培养阅读工程图样的能力。
　4、培养徒手绘画草图的能力。
　5、培养对三维空间逻辑思维和形象思维能力。
四、主要技术参数:
　1、工作电源：单相220V交流电源。
　2、结构：实验台为铁质钣金喷塑结构，坚固耐用。
　3、工作环境：温度-100-+400C。
　4、整机功耗：＜1KW
　5、实验台外形尺寸：1600×750×1750mm。
　6、配有一个柜子，外形尺寸：1200×600×1800mm，放置模型。
五、实验台内容配置　　　　　　　　　　　　　　　　　　　　　　　

序号	名称	数量	备注	序号	名称	数量	备注

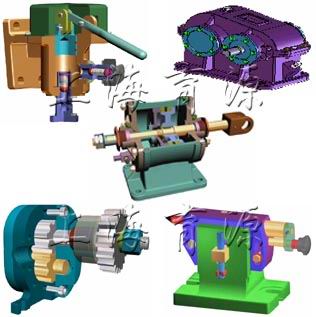

1	顶尖座装配	1 件	用三维动画来演示模型，方便学生绘制图形	27	箱体	1 件	用三维动画来演示模型，方便学生绘制图形
2	齿轮油泵装配	1 件		28	端盖	1 件
3	减速器装配	1 件		29	板盖	1 件
4	手动滑油泵装配	1 件		30	半剖 1	1 件
5	组合体叠加	1 件		31	半剖 2	1 件
6	组合体读图方法	1 件		32	复合剖	1 件
7	组合体接头切割	1 件		33	阶梯剖	1 件
8	组合体切割	1 件		34	局部剖	1 件
9	组合体线面分析法	1 件		35	全剖	1 件
10	组合体形体分析法 1	1 件		36	连杆	1 件
11	组合体形体分析法 2	1 件		37	斜剖	1 件
12	组合体轴承盖	1 件		38	旋转剖	1 件
13	组合体轴承座	1 件		39	断面剖 1	1 件
14	蜗轮箱 1	1 件		40	断面剖 2	1 件
15	蜗轮箱 2	1 件		41	一号绘图板、 90cm 丁字尺、绘图仪器一盒 5 件、曲线板、三棱比例尺、不锈钢多用擦图片、多功能模块、三角板一副、绘图铅笔 1 套 5 支、绘橡皮擦	1 套	各1件
16	蜗轮箱体	1 件
17	阀体	1 件
18	夹具体	1 件
19	轴 1	1 件
20	轴 2	1 件
21	套筒	1 件		42	多媒体 机械制图 软件内容： 40 件模型三维动画；丁字尺的使用；丁字尺和三角板组合使用方法；曲线板的使用；铅笔的使用；分锥的使用；图纸幅面、图线、字体、尺寸标注；几何作图等。	1 套	软件用三维动画来演示模型；用动画语音来讲解绘图工具的使用方法和作图标准。
22	主轴	1 件
23	支架	1 件
24	减速箱体	1 件
25	槽配合	1 件
26	拔叉	1 件

---
