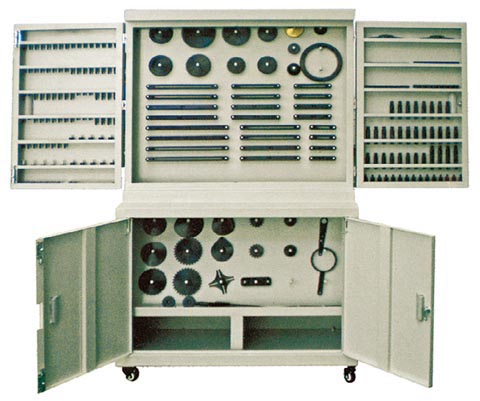

  YYJX-JGSJ-2 平面机构运动设计分析与测试实验台


平面机构运动设计分析与测试实验台 平面机构运动设计分析与测试实验台
                YYJX-JGSJ-2 平面机构运动设计分析与测试实验台
一、概述
  YYJX-JGSJ-2 平面机构运动设计分析与测试实验台,是在YYJX-JGYD-A型实验台的全部功能的基础上,增加了计算机辅助分析与仿真软件、数据采集软件、各种高精度测试传感器等。适合与结构运动特性辅助分析、计算机理论分析、计算机实测分析等多种运动特性及力学特性分析。
二、主要特点(一)
  1. 根据机构组成原理和杆组(包括高副杆组)迭加原理设计,能使学生通过实验进一步掌握机构组成理论,熟悉杆组概念和机械传动的基础知识,为创新设计奠定良好的基础;
  2. 可组成性能各异的平面的、空间的组合机构传动系统,有利于培养学生机构传动系统方案的设计能务;
  3. 本实验装置各传动系统层次分明,连接可靠,不会产生构件之间的运动干涉或脱离,且能手动也可电动;
  4. 该实验装置和连接方式具有设计巧妙,使用节范围大,拆装轻松方便,结构紧凑,元件之间的通用性好,拼装方案多等特点。
  5. 实验台拼装调整灵活方便,各杆尺寸准确;
  6. 实验台能拼装不少于40余种的机构,拼装的机构能灵活运动,无卡滞干涉现象。
三、主要特点(二)
  1. 软件的运动学设计与分析的重点是典型应用方案的实例分析,与教仪市场上之针对简单机构的运动仿真分析对比,本软件更具有实用性和价值性;
  2. 软件界面上可进行机构参数虚拟设计、理论仿真、理论相关参数设计与力学分析;
  3. 具有高精度的传感器和数据采集卡,能测出适时数据和曲线,实测数据曲线与理论设计数据曲线的对比、反映每种机构的特性;
  4. 软件本身可完全脱离硬件进行典型机构运动方安的虚拟设计,参数错误软件提示功能、运动简图与设计参数一致的显示功能、运动学分析功能、参数设计实验说明书输出功能等多功能聚一体的强大的软件功能,使机构运动创新设计增加了趣味性和实用性。
四、实验项目
 (一) 基本实验项目:
  1. 导杆齿轮齿条机构;
  2. 多杆行程放大机构;
  3. 实现给定轨迹的机构;
  4. 压包机机构;
  5. 飞剪机构;
  6. 单缸汽油机机构;
  7. 内燃机机构;
  8. 鄂式破碎机;
  9. 泵;
  10. 摄影升降机;
  11. 近似匀速输出的往复运动机构;
  12. 可扩大行程机构;
  13. 曲柄摇杆型插床机构;
  14. 缝纫机导线、导针机构;
  15. 压力表指示机构;
  16. 搅拌机机构;
  17. 送纸机机构;
  18. 卡片穿孔机的送卡机构;
  19. 蒸汽机机构;
  20. 自动车床送料机构;
  21. 六杆机构;
  22. 双摆杆摆角放大机构;
  23. 转动导杆与凸轮放大行程机构;
  24. 起重机机构;
  25. 铸锭送料机构;
  26. 插床插削机构;
  27. 插齿机主传动机构;
  28. 刨床导杆机构;
  29. 曲柄增力机构;
  30. 曲柄滑块机构和齿轮齿条机构的组合;
  31. 曲柄摇杆机构;
  32. 四杆机构;
  33. 曲柄滑块机构;
  34. 曲柄滑块式送料机构;
  35. 曲柄摇杆与摇杆滑块机构;
  36. 槽轮机构与导杆机构;
  37. 凸轮起重机机构;
  38. 平压磨切机机构;
  39. 锻压机主拆行机构;
  40. 双摆杆摆角放大机构;
  41. 起重机机构等。
(二)模块化运动学设计与分析软件,模块有:
  1、牛头刨床主执行机构运动学设计与分析(Ⅰ);
  2、牛头刨床主执行机构运动学设计与分析(Ⅱ);
  3、插床主执行机构运动学设计与分析;
  4、刨床主执行机构运动学设计与分析;
  5、平压模切机主执行机构运动学设计与分析;
  6、冲床主执行机构运动学设计与分析(分案一);
  7、冲床主执行机构运动学设计与分析(分案二);
  8、锻压机主执行机构运动学设计与分析;
  9、蒸汽机主执行机构运动学设计与分析;
  10、重型插床主执行机构运动学设计与分析。
五、主要技术参数
  1. 计算机运动学设计与分析系统:
  采用研华12位精度、16通道数据采集卡、32位PCI总线传输电缆等组成的数据采集与处理系统,保证了数据采集与分析的 精度与可靠性。
  2. 测试传感器:
  直线位移传感器:量程0-250mm,精度等级0.5级,数量:1只; 角位移传感器:0-5V,脉冲数:500P,数量:2只;
  3. 交流电源:220VAC±10%,50Hz;
  4. 直流调速电机:220V、120W;
  5. 直线电机:行程:500mm;
  6. 实验台机架数:4台套;
  7. 零件主要材质:A3钢、45#钢
  8. 外形尺寸:1080*350*650mm
