  YYJS-G02型维修电工技师技能实训考核装置


       维修电工技师技能实训考核装置

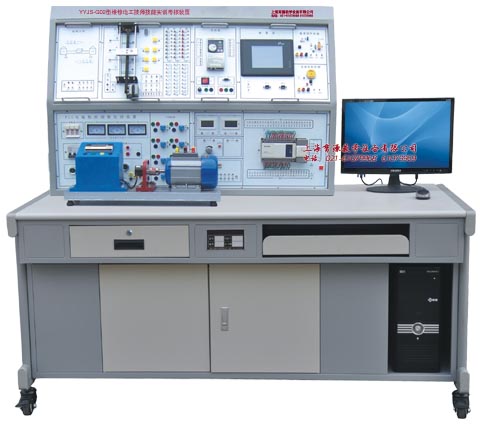

                 YYJS-G02型维修电工技师技能实训考核装置

一、概述
  YYJS-G02型维修电工技师技能实训考核装置,是根据机械工业出版社出版的《维修电工技师培训教材》中相关技能的培训要求,而研发的实训装置。该装置不仅可作为各企业、职业技术院校、技校等单位的维修电工技师培训用的操作台,而且也可作为有关部门对维修电工技师资格认定的考核鉴定设备。
  YYJS-G02型维修电工技师技能实训考核装置还增设了故障设置与排除功能,具有丰富的波形观测孔和故障测试孔,便于培训考核。
二、特点
  1.电子技术线路板及电气控制线路面板都装在挂板上,电机与拖动实训可直接在台面上进行,操作方便,更换便捷。能在一套装置上进行电子技术(数、模电子技术)、电力电子变流技术、电机与拖动、自动控制、可编程控制器、单片机及触摸屏共七个方面的技能培训
  2.该装置只需三相四线的交流电源即可投入使用
  3.培训内容既具有针对性又具有实用性。学员通过该培训装置操作培训后,能促使专业知识和操作技能(即理论和实践)紧密结合,从而大大提高了它们的综合分析判断的能力和调试维修技术的水平
三、技术性能
  1.输入电源:三相四线~380V±10% 50HZ
  2.工作环境:环境温度范围为-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m
  3.装置容量:<1.5kVA
  4.外形尺寸:165cm×80cm×152cm
四、装置的基本配置
 (一) WJS01电源控制屏(铁质双层亚光密纹喷塑结构,铝质面板)
 1. 交流电源
  (1)三相~220V/1.5A电源(具有过流保护);
  (2)三相~380V电源(具有输出短路保护)。
 2. 高压直流电源
  励磁电源:220V/0.5A,具有输出短路保护。
 3. 指针式仪表
  交流电压表一只:通过其下方的波段开关切换,指示三相电网输入的线电压,精度为1.0级;
 4. 数字式仪表
  真有效值交流数字电压表一只:测量范围0~500V,量程自动判断、自动切换,精度为0.5级,三位半数显,为交流调速系统提供电压指示;
  真有效值交流数字电流表一只:测量范围0~5A,量程自动判断、自动切换,精度0.5级,三位半数显,具有超量程告警、指示及切断总电源的功能,为交流调速系统提供电流指示;
  直流数字电压表一只:测量范围0~300V,三位半数显,输入阻抗为10MΩ,精度0.5级;
  直流数字毫安表一只:测量范围0~2000mA,分20mA、200mA、2000mA三档,直键开关切换,三位半数显,精度0.5级,具有超量程告警、指示及切断总电源功能。
 5. 故障设置箱:可设置40个故障点
 6. 排故操作面板:设有40个故障排除按钮和一个计数器(对按下排故按钮的次数进行记录)
 7. 人身安全保护体系
  三相隔离变压器一组:三相电源首先通过三相漏电保护器,然后经钥匙开关、接触器到隔离变压器,使主电路的输出与电网隔离,对人身安全起到了保护作用。
  电压型漏电保护器1:当隔离变压器前的线路出现的漏电现象进时,它能使控制屏内的接触器跳闸,及时切断电源。
  电压型漏电保护器2:当隔离变压器后的线路及实训过程中的接线出现的漏电时,它能发出声光告警信号并切断电源,确保人身安全。
  电流型漏电保护装置:控制屏若有漏电现象,当漏电流超过一定值时,即切断电源。
  实训连接线及插座:强、弱电连接及插座分开,不能混插。强电连接线及插座采用全封闭工艺,使用安全、可靠、防触电。
 8. 定时器兼报警记录仪
  平时作为时钟使用,具有设定实训时间、定时报警、提前提醒后切断电源等功能,还可以自动记录由于接线或操作错误所造成的告警次数。
 9. 控制屏其它设施
  控制屏正面大凹槽内,设有两根不锈钢方管,可挂置实训部件,凹槽底部设有16芯、12芯、7芯、3芯等插座,挂件的电源由这些插座提供。控制屏两侧设有单相三极220V电源插座及三相四极380V电源插座。
 10. WJS-11晶闸管主电路
  提供12只5A/1000V的晶闸管,分成正、反桥两组,每只晶闸管均设有RC吸收和保险丝保护装置,晶闸管可通过触发信号进行触发(留有触发脉冲输入接口)。另外,还设有带镜面精密指针式直流电压表(±300V,精度1.0级)、带镜面精密指针式直流电流表(±2A,精度1.0级)各一只以及平波电抗器一组。
 11. WJS-12三相晶闸管触发电路
  提供三相晶闸管触发电路、功放电路等,与PDC-11配套使用。
 12. WJS-14电机调速控制电路I
  提供以下模块:给定(带数显)、调节器I、转速变换(FBS)、调节器II、反号器(AR)、电流变换(FBC)、电压隔离器(TVD)。其中调节器I和调节器II的比例增益可用电位器进行调节。
 13. WJS-14单相晶闸管触发电路
  提供单结晶体管触发电路、锯齿波同步触发电路和西门子TCA785集成触发电路。
 14. WJS-15直流斩波电路
  主要由斩波器触发电路及斩波器主电路两大部分组成
 15. WJS-16给定及实训器件
  提供一只灯泡负载、给定电压(带数显,±15V可调电压输出)、二极管
 16. WJS-17可调电阻器
  提供两组900Ω×2/0.41A瓷盘电阻和一只转换开关
 17. WJS-18单相调压与可调负载
  提供一组900Ω×2/0.41A瓷盘电阻;一只0~250V/0.2kVA单相自耦调压器;一个整流滤波电路
 18. WJS-19功率表及单相变压器
  提供一只功率表和一只单相变压器
 19. WJS-20 三相芯式变压器
  提供一只三相芯式变压器和一个三相不控整流电路
 20. WJS-15电机调速控制电路II
  提供以下模块:零电平检测(DPZ)、转矩极性鉴别(DPT)及逻辑控制(DLC)。
 21. WJS-40 欧陆514C直流调速器
  提供欧陆514C/08直流调速器一只,控制元器件(包括给定、按钮及接触器等)等。
 22. WJS-23变频器调速实训组件(西门子MM440)
 23. WJS-24电子技术实训组件(一)
  提供锯齿波发生器、RC正弦波振荡器、正弦波方波锯齿波发生器、电压频率转换器、集成功率放大器、步进电机与环行分配器等实训模块。
 24. WJS-25电子技术实训组件(二)
  提供可逆计数译码器、十位逻辑电平、简易数字式频率计、单脉冲控制移位寄存器、数码管显示等实训模块。
 25. WJS-26电子技术实训组件(三)
  提供多种运算放大器、有源滤波器、电压比较器、A/D转换、D/A转换、555时基电路、集成三端稳压电路等实训模块
 26. WJS-60电子技术实训电源组件
  提供电子技术实训用的电源(±5V、±12V、±15V直流电源)、单次脉冲源、函数信号发生器、数字频率计以及交流毫伏表等
 27. WJS-14功率器件驱动与保护电路(一)
  (1) 电源:为驱动电路提供电源:包括±5V、±15V、+20的直流电源
  (2) 驱动电路:提供MOSFET和IGBT的驱动保护电路。其中IGBT的驱动电路采用了专用芯片EXB841,MOSFET的驱动电路由分立元件组成。
  (3) PWM波形发生器:以SG3525为核心PWM波形发生器主要是为新器件驱动电路提供PWM驱动波形,可以通过频率调节旋钮进行频率调节;通过占空比电位器来调节PWM波形的占空比。
 28. WJS -15 功率器件驱动与保护电路(二)
  提供GTR和GTO的驱动保护电路
 29. WJS-19 直流斩波实训
  提供组成直流斩波电路所需的元器件和采用专用的PWM控制集成电路SG3525。可完成升压、降压、升降压斩波电路等六种典型实训。
 30. WJSP-02 PLC可编程控制器主机及模拟实训
  提供西门子CPU224 AC/DC/RELAY主机 集成数字量I/O(14路数字量输入/10路数字量输出),EM223数字量模块(8路数字量输入/8路数字量输出),EM235模拟量模块(4路模拟量输入/1路数字量输出),含有PPI通讯
 31. WJSP-42 PLC可编程控制器模拟实训(一)
  提供运料小车、混料罐、机械滑台、机械手及十字路口交通灯控制线路的实训模块。
 32. WJSP-43 PLC可编程控制器模拟实训(二)
  提供三相异步电动机Y/Δ启动,三相异步电动机的正、反转,四层电梯实训模块。
 33. WJSPC-41触摸屏
  提供5.7英寸液晶触摸屏1只。
 34. WJSP-50 单片机组件
  单脉冲发生电路(复位电路)、8位逻辑电平输出、8位发光二极管电路、查询式键盘、阵列式键盘、5LED静态(串行)显示电路、6LED动态(扫描)显示电路、8155与单片机接口电路、8255与单片机接口电路、DAC0832与单片机接口电路、ADC0809与单片机接口电路、单片机的RS-232C总线接口、单片机的Centronics(最小应用系统)总线接口、93C46串行EEPROM与单片机接口电路、EEPROM的外部程序存储器扩展电路、点阵型液晶显示屏控制电路、16×8LED点阵电路、I2C总线接口电路、看门狗电路。利用以上设备及实训模块,可以方便构建实训项目。
 35. SYKL-C51仿真器
 36. DD03-3不锈钢电机导轨、光码盘测速系统(日本欧姆龙1024光电编码器及数显转速表)
  包括日本欧姆龙1024光电编码器及固定电机的不锈钢导轨等。不锈钢导轨平整度好,无应力变形,加工精细,同心度好与互换性好,能保证电机与电机之间连接的同心度不超过±5丝,电机运行噪音小,实训参数典型,能较好满足实训要求。
 37. SDJ13-1直流发电机
 38. SDJ15直流并励电动机
 39. SDJ16三相鼠笼式异步电动机
 40. SDJ17三相线绕式异步电动机
 41. SDJ17-2线绕式异步电动机转子专用箱
 42. SHK54步进电机控制箱及步进电机实训部件
 43. SHK93直流无刷电机控制箱及直流无刷电机
 44. WJSZ-1交流伺服电机实训装置
 45. WZJ-1自整角机装置
 (二)WJS 02实训桌
  实训桌为铁质双层亚光密纹喷塑结构,桌面为防水、防火、耐磨高密度板,结构坚固,造型美观大方;设有两个大抽屉,用于放置工具、存放部件及资料等。实训桌还设有四个万向轮和四个固定调节机构,便于移动和固定,有利于实训室的布局。
五、维修电工技师技能实训考核装置能开设的实训项目
 (一) 电子技术
  1. 锯齿波发生器
  2. RC正弦波振荡器
  3. 正弦波 方波 锯齿波发生器
  4. 电压频率转换器
  5. 集成功率放大器
  6. 步进电机环形分配器
  7. 可逆计数译码显示电路
  8. 数字定时器
  9. 数字式频率计

10. 单脉冲控制移位寄存器
11. 运算放大器(比例、加法、减法、积分)
12. 电压比较器
13. 有源滤波器
14. 集成三端稳压块的应用
15. D/A 转换实训
16. A/D 转换实训
17. 555组成的单稳态触发器
18. 555组成的多谐振荡器
 (二) 电力电子变流技术
  1. 单结晶体管触发电路
  2. 锯齿波同步移相触发电路
  3. 西门子TCA785集成触发电路
  4. 单相半波可控整流电路
  5. 单相桥式半控整流电路
  6. 单相桥式全控整流电路
  7. 三相半波可控整流电路

8. 三相桥式半控整流电路
9. 三相桥式全控整流电路
10. 单相交流调压电路
11. 三相交流调压电路
12. GTR、GTO、MOSFET、IGBT特性、驱动及保护电路
13. 直流斩波实训
 (三) 电机与拖动
  1. 单相变压器的设计,单相变压器的空载、短路实训
  2. 三相芯式变压器同名端的判别及Y/Y-12,△/Y-1联接组别
  3. 直流电动机的机械特性及回馈制动
  4. 交流电动机的机械特性及回馈制动
  5. 自整角机

6. 步进电机
7. 直流无刷电机
8. 直流伺服电动机
9. 交流伺服电动机
 (四) 自动控制
  1. 晶闸管直流调速系统各主要单元的调试
  2. 单闭环不可逆直流调速系统
  3. 电压、电流双闭环不可逆直流调速系统
  4. 转速、电流双闭环不可逆直流调速系统
  5. 带电流截止的转速单闭环不可逆直流调速系统

6. 逻辑无环流可逆直流调速系统
7. 欧陆514C直流调速控制系统
8. 转速、电流双闭环三相异步电机调压调速系统
9. 转速、电流双闭环三相异步电动机串级调速系统
 (五) 变频调速(西门子MM440)
  1. 变频器基本操作实训
  2. 变频器调速实训

3. 基于PLC通信方式的变频器的开环调速系统
4. 基于PLC通信方式的变频器的闭环调速系统
 (六) 可编程控制器(S7-200)
  1. 基本指令练习
  2. 用PLC进行运料小车的控制线路设计,并进行模拟调试
  3. 用PLC进行混料罐的控制线路设计,并进行模拟调试
  4. 用PLC进行机械滑台的控制线路设计,并进行模拟调试
  5. 用PLC进行机械手的控制线路设计,并进行模拟调试

6. 用PLC进行十字路口交通灯的控制线路设计,并进行模拟调试
7. 用PLC进行四层电梯的控制线路设计,并进行模拟调试
8. 用PLC进行三相异步电动机Y/△启动控制线路设计,并进行调试
9. 用PLC进行三相异步电动机正、反转控制线路设计,并进行调试
 (七) 单片机实训
  1. 存储器块清零
  2. 二进制BCD码转换
  3. 二进制ASCII码转换
  4. 程序跳转表
  5. 内存块移动
  6. 数据排序
  7. P1口输入、输出
  8. 静态串行显示
  9. 动态扫描显示
  10. 查询式键盘
  11. 阵列式键盘
  12. 8255输入、输出
  13. 8155输入、输出
  14. LED点阵显示

15. 点阵型液晶显示
16. 计数器实训
17. 定时器
18. 外部中断
19. 80C51与PC机串行口通信
20. ADC0809模数转换
21. DAC0832数模转换
22. EEPROM外部数据程序存储器
23. 93C46串行EEPROM数据读写
24. 看门狗
25. I2C总线
26. 电子琴模拟
27. 计算器
 (八) 触摸屏实训
  1. 触摸屏控制变频器调速
  2. 触摸屏控制调速器

3. 触摸屏组态控制三相异步电动机正反转
 (九) MCGS组态棒图实训教学
  1. 组态棒图网络教学:采用MCGS工控组态软件,打开软件编辑环境,任何实训都可以编辑出形象直观、动感强、教学效果好的组态棒图,并进行实训动态跟踪教学
  2. PLC主机工控网络实训教学:提供RS485网络通信模式,教师端电脑(主站)跟16台PLC主机(从站)进行直接通信实训(即进行1:N通信)
 (十) 本装置可设置的部分故障内容
  1. 可控硅触发脉冲的丢失
  2. 整流桥熔断丝故障
  3. 触发电路同步信号的故障
  4. 触发电路的触发脉冲调节失效
  5. 速度调节器积分电容短路
  6. 速度调节器输出断路
  7. 转速变换输出断路
  8. 电流调节器积分电容短路

9. 电流调节器输出断路
10. 电压隔离器输出断路
11. 电流互感器输出断路
12. 反号器输出断路
13. 零电流检测工作不正常
14. 转矩极性鉴别工作不正常
15. 逻辑控制器输出电平故障
 YYJS-G02 维修电工技师技能实训考核装置最多可设置40个独立的故障点,每个实训通过多种故障组合,可设置更多的故障。
