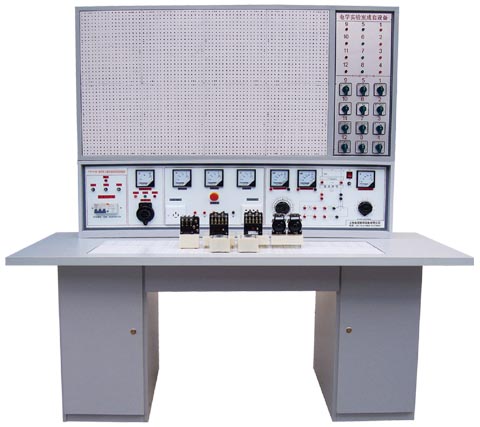

YYDT-518B通用电力拖动（直流电机）教师示教台　　　　　YYDT-518B通用电力拖动（直流电机）学生实验台

一、研制本产品的意义：
　　YYDT-518B通用电力拖动实验室成套设备是在"YYDT-518A"的基础上增加交直流调压环节，直流电机调速环节，直流电机等。除能完成前者全部实验内容外，能完成教学大纲要求的基础直流电机实验。该设备研制成功，解决了广大学校直流电机实验元器件难以购置、难以管理、难以开出实验课的烦恼。该设备把交直流电机实验有机地融于一体，节省实验室，节省管理人员，节省资金。本设备安全可靠，实验操作方便，是较完善的电力拖动实验室设备。该设备是广大学校一步到位、上规模、上档次的理想选择。
二、结构与功能：
　1、学生台桌:配有学生桌12台，尺寸:160×68×80cm，一台2座，桌左右各有一个元件储存柜，中间抽屉放工具。
　2、示教控制台:能分别控制12台学生桌的电源，示教屏具有演示讲解功能。其它功能与学生实验桌基本一样。
　3、学生实验桌中部装有通用实验底板，实验时把元件盒插入实验板，即可连线实验。
　4、通用电力拖动实验台:
　　(1)电源输入指示
　　(2)UFU、VFU、WFU三相电源输入熔断器
　　(3)电源总开关:具有漏电，过载、短路保护功能
　　(4)电压换相开关:用来观察三相线电压，450V电压表指示。
　　(5)电流表2A3只，分别指示U、V、W相电流输出值。
　　(6)急停按钮:按到底切断实验台电源
　　(7)三相四线输出接线座
　　(8)三相电源插座
　　(9)220v市电插座，供外接仪器使用
　　(l0)电源开关:控制"交直流调压电源"
　　(11)FU：交直流调压电源保险座
　　(12)0～240V交流输出 0～240V交流输出接线座
　　(13)0～220V直流输出 0～220V直流输出接线座
　　(14)电压表250V:指示调压电源的输出电压值
　　(15)Ra、Rf调节旋钮 　　
　　(16)Ra、Rf接线座 　
　　(17)直流电机Ia、If指示表
三、器材配备：以二十四座为例：
器材清单：

序号	名 称	型号（或规格）	单位	数量	备 注
1	保险管	2安培	只	6×13
2	交流接触器	CJ10-l0A 380V	个	6×13	已装元件盒上
3	指示灯	XD-5	个	3×13	已装元件盒上
4	整流二极管	IN5408	只	5×13	已装元件盒上
5	电阻	RX-510Ω/30W	只	3×13	已装元件盒上
6	钮子开关	KN1×2	只	3×13	已装元件盒上
7	行程开关	LXl9-001	只	4×13	已装元件盒上
8	按钮-红	LAl9-ll	只	2×13	已装元件盒上
9	按钮-绿	LAl9-11	只	4×13	已装元件盒上
l0	倒顺开关	KO-3 380V/10A	只	1×13	已装元件盒上
11	三相闸刀	380V l5A	只	1×13	已装元件盒上
12	三相双投闸刀	380V l5A	只	1×13	已装元件盒上
13	热继电器	JRO-20/3	只	2×13	已装元件盒上
14	时间继电器	JS7-1A 380V	只	2×13	已装元件盒上
15	变压器	BK-25W 380V/6.3V 36V	只	1×13	已装元件盒上
16	导线	铜蕊线1.13MM	米	若干	已装元件盒上
l7	尖咀钳		把	1×13
18	螺丝刀		把	3×13	大号、小号平头、十字
19	万用表 MF-47型		只	1×13
20	电动机	Y/Δ380V	台	2×13
21	直流电机		台	1×13

三、实验内容：

1．闸刀开关正转控制线路 2．接触器点动正转控制线路 3．具有自锁的正转控制线路 4．具有过找保护的正转控制线路 5．倒顺开关控制正反转控制线路 6．接触器联锁的正反转控制线路 7．按钮联锁的正反转控制线路 8．按钮接触器复合联锁控制线路 9．自动往返行程控制线路 10．接触器控制串联电阻降压起动线路 11．时间继电器控制串联电阻降压控制线路 12．手动Y/△降压起动 13．接触器控制Y/△降压起动 14．时间继电器控制Y/△降压起动

15．QX3-13型Y/△自动起动控制线路 16．半波整流能耗制动控制线路 17．全波整流能耗制动控制线路 18．C620车床电气控制线路 19．手动降压起动 20．单相运行反接制动控制线路 21．电动葫芦电气控制线路 22．C6163车床电气控制线路 23．控制电路联锁控制线路 24．主电路联锁控制线路 25．直流电机启动 26．直流电机的调速 27．直流电机的反转 28．直流电机制动实验

利用上述28项实验元器件，还可完成几十项实验，在此不一一举例。

---
