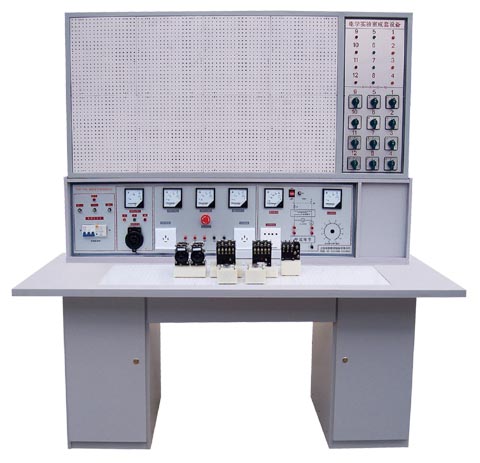

YYDT-518A通用电力拖动教师示教台　　　　　　　　　　　YYDT-518A通用电力拖动学生实验台

一、研制本产品的意义：
　　目前国内电力拖动实验器材大多是散件、无正式实验台桌及功能齐全的电源控制柜。我厂聘请专家潜心研究，研制成功该套功能完善的实验设备，其电源控制柜具有三相漏电开关，十分醒目的带自锁急停按钮等，以保证实验人员人身及实验设备的安全。有表指示工作电流及电压、功能齐全。最巧妙的是实验元器件均已装在元件盒上，实验时不需螺丝固定仅需把元件盒随意插入通用底板即可连线实验，大大提高实验速度。示教台上立式演示屏能使学生非常清楚的视听教师讲解。YYDT-518A通用电力拖动实验学生实验台是实验室更新换代及新增设备最佳选择。
二、结构与配备：
　　1、配有12台学生实验桌，一台二座，桌外形尺寸160×68×80cm，桌面中央配置通用插板，尺寸为90×35cm，桌下部是元件储存柜。
　　2、配有1台示教控制台，通用插板演示屏立在电源控制柜上。
　　3、配有13台电源控制柜，每张实验桌与示教控制台各配一台。
　　4、其他器材配备见清单（以二十四座为例）

序号	名 称	型号（或规格）	单位	数量	备 注
1	保险管	2安培	只	6×13
2	交流接触器	CJ10-l0A 380V	个	6×13	已装元件盒上
3	指示灯	XD-5	个	3×13	已装元件盒上
4	整流二极管	IN5408	只	5×13	已装元件盒上
5	电阻	RX-510Ω/30W	只	3×13	已装元件盒上
6	钮子开关	KN1×2	只	3×13	已装元件盒上
7	行程开关	LXl9-001	只	4×13	已装元件盒上
8	按钮-红	LAl9-ll	只	2×13	已装元件盒上
9	按钮-绿	LAl9-11	只	4×13	已装元件盒上
l0	倒顺开关	KO-3 380V/10A	只	1×13	已装元件盒上
11	三相闸刀	380V l5A	只	1×13	已装元件盒上
12	三相双投闸刀	380V l5A	只	1×13	已装元件盒上
13	热继电器	JRO-20/3	只	2×13	已装元件盒上
14	时间继电器	JS7-1A 380V	只	2×13	已装元件盒上
15	变压器	BK-25W 380V/6.3V 36V	只	1×13	已装元件盒上
16	导线	铜蕊线1.13MM	米	若干	已装元件盒上
l7	尖咀钳		把	1×13
18	螺丝刀		把	3×13	大号、小号平头、十字
19	万用表 MF-47型		只	1×13
20	电动机	Y/Δ380V	台	2×13

三、实验内容：

1．闸刀开关正转控制线路 2．接触器点动正转控制线路 3．具有自锁的正转控制线路 4．具有过找保护的正转控制线路 5．倒顺开关控制正反转控制线路 6．接触器联锁的正反转控制线路 7．按钮联锁的正反转控制线路 8．按钮接触器复合联锁控制线路 9．自动往返行程控制线路 10．接触器控制串联电阻降压起动线路 11．时间继电器控制串联电阻降压控制线路 12．手动Y/△降压起动

13．接触器控制Y/△降压起动 14．时间继电器控制Y/△降压起动 15．QX3-13型Y/△自动起动控制线路 16．半波整流能耗制动控制线路 17．全波整流能耗制动控制线路 18．C620车床电气控制线路 19．手动降压起动 20．单相运行反接制动控制线路 21．电动葫芦电气控制线路 22．C6163车床电气控制线路 23．控制电路联锁控制线路 24．主电路联锁控制线路

利用上述24项实验元器件，还可完成几十项实验，在此不一一举例。

---
