YYDQ-95B 电气装配实训台（单面双组型）
　　　　

一、概述：
　　YYDQ-95B 电气装配实训台（单面双组型）由钢板作制作的多功能安装板（网孔板）实训台和电源装置等组成。实训时选择的各种元件、器件和部件，可方便地安装在网孔板上，方便灵活。
　　根据教学和实训的需要，选择不同的元件、器件和部件，可进行不同课程模块，不同项目的实训，YYDQ-95B 电气装配实训台适用范围广，可完成的教学内容和实训项目多。使用完毕的元件、器件和部件，从实训台上拆下，集中保管，损坏和丢失少。一个实训场所，可以完成几个专业的教学和实训，经济适用，电气装配实训装置是一种理想的职业教育实训设备。
二、设备技术指标：
　1、外型：整体尺寸1632mm×750mm×1638mm；
　2、实训台架的材料：钢板、铝合金结构；
　3、电源：
　　1）输入：三相AC 380V ±10% 50HZ 三相五线；
　　2）固定交流输出：三相五线 380V 接插式2组、220V接插式2组。
　　3）可调直流输出： 0～24V/2A连续可调2组（带有指针电压、指针电流表实时监控电源变化）；
　4、接口及仪表：指针式电压表 2 只，时刻监控电网电压变化；
　5、保护：熔断器作短路保护，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流≤30mA。
三、设备结构功能：

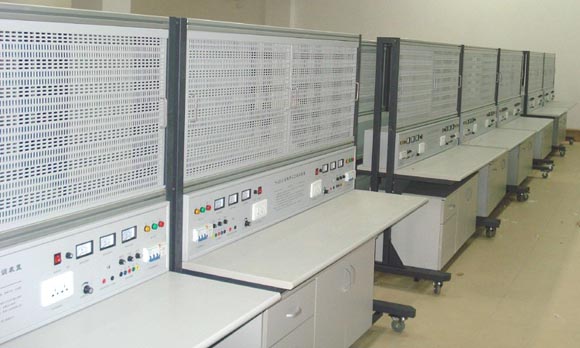

　　YYDQ-95B 电气装配实训台由实训屏（内置电源）、实训桌、实训储物柜三大部分组成。
　　1、以30mm×30mm成型方钢作为设备主要框架材料；实训屏、地盘采用焊接连接、关键部位采用三角筋用内六角螺钉加固连接，表面经高温喷塑处理，美观大方且有效起到防锈绝缘的作用；由两条35mm×35mm铝合金型材及滑槽组成网孔板固定机构；固定机构的下方是铁制双工位电源箱，每工位电源箱的布局依次为电源保护装置、电源指示装置、电源输出；
　　2、实训桌桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便实训台架移动；
　　3、实训储物柜采用标准结构和抽屉式，左侧有3层抽屉，用于存放工具以及实训资料；右侧的双拉门式设计，可同时存放两块通用挂板。实训储物柜的位置可根据需要灵活调整，外形尺寸为：1300mm×600mm×510mm。
　　4、网孔板：采用数控冲床精加工而成，网孔分布合理、均匀。孔径统一，可在上面安装的元气件包括各类低压电气、PLC、单片机、变频器、触摸屏等。网孔板厚度1.5mm，大小774*580mm。
四、参考实训项目：

1．电工布线工艺实训 　　2．两个开关控制一盏灯线路训练 　　3．声控开关控制白炽电路训练 　　4．二地控制一盏灯电路训练 　　5．三地控制一盏灯电路训练 　　6．日光灯线路接线训练 　　7．单相电度表直接安装接线 　　8．单相电度表经电流互感器安装接线 　　9．室内照明电路安装训练 　　10．配电板安装训练 　　11．交流负载电功率的测量 　　12．三相异步电动机直接启动控制

13．三相异步电动机接触器点动控制线路 14．三相异步电动机接触器自锁控制线路 15．三相异步电动机Y/△自动控制线路 16．用倒顺开关控制三相异步电动机正反转线路 17．接触器联锁的正反转控制线路 18．按钮联锁的三相异步电动机正反转控制线路 19．双重联锁的三相异步电动机正反转控制线路 20．三相异步电动机多地控制 21．工作台自动往返控制线路 22．三相异步电动机串电阻降压启动控制线路 23．三相异步电动机能耗制动控制线路 24.双速电机的控制线路

五、电气装配实训装置配置清单（每台）

序号	名称	型号与规格	数量
1	单相电度表	DD862-2	2
2	单相闸刀开关	HK8	2
3	拉线开关	4A/250V	2
4	平灯头	6A/250V	4
5	园形插座	T3-10	2
6	电流互感器	LQG-0.5	2
7	墙壁开关座	4	2
8	声控开关	118-B30	2
9	低压断路器	DZ108-20/10	6
10	螺旋式保险盒	RL1-15/3A	4
11	直插式保险盒	RT14-20/2A	6
12	交流接触器	CJX2-0910	6
13	辅助触头	F4-22	2
14	热继电器	R16B-20/3	2
15	通电延时时间继电器	ST3PA-B/380V（0-60S）	2
16	时间继电器座	PF-083A	2
17	3H铁壳按钮	4	4
18	行程开关	LX9-222	4
19	行程开关	LX9-001	4
20	倒顺开关	K03-15	2
21	日光灯管	Y210RR25/10W	2
22	镇流器	13W	2
23	日光灯座	4	4
24	大功率电阻	6	6
25	二极管	2	2
26	接线端子排	JF5-2.5/5	10
27	G形导轨	2	2
28	走线槽	3米	3米
29	螺丝	180	180
30	螺丝刀	4	4
31	尖嘴钳	2	2
32	剥线钳	2	2
33	三相鼠笼异步电动机	380V/Y/△180W，单速	1
34	三相鼠笼异步电动机	380V/Y/△180W，单速，配离心开关	1
35	三相双速鼠笼异步电动机	380V/Y/△180W	1

---
