一.实验目的
　　1.用于测定临界雷诺数，可做定性分析实验——观测层流与紊流的流态变化过程，再现雷诺数实验的全过程。
　　2.圆管层流和紊流的沿程损失与流量之间的定量关系。
　　3.可做定量分析实验——测定上临界与下临界雷诺数，结果符合：Re下临界=2000—2300。
　　4.可做设计性实验——结合量纲分析法进行实验研究，用管道实验测定明渠下临界广义雷诺数。
　　　 　　　　　　　　　　　
　　　　　　　　　　　　　　　　　　　YYCFD-T016 自循环雷诺实验仪

二.技术指标
　　1.装置工作环境：常温、常压下运行。
　　2.实验所用的流体--水为自循环设计，水压稳定波动小，精确度：±5。
　　3.工作电源：电压AC220V、50HZ，单相三线制，功率≤200w。
　　4.304不锈钢台面、不锈钢框架实验台（30*30mm不锈钢方管、配脚轮均为万向轮带禁锢脚）。
　　5.装置外形尺寸：1650mm×450mm×1600mm。
三.主要配置及参数
　　1.恒压水箱：透明有机玻璃精制，配有溢流板，稳压孔板,有稳压溢流口，流量可调，三道稳水装置。
　　2.雷诺实验等径管道：有机玻璃管，规格φ20×3mm，总长900mm。
　　3.示踪剂盒：透明有机玻璃管、壁厚5mm、φ70*75，带上盖。
　　4.回水箱：250×160×130mm，可配合秒表、量筒测量流量。
　　5.蓄水箱：白色10mm厚PP板，尺寸：400×390×450mm，容积约70L。
　　6.304不锈钢有色水管路，304不锈钢微调阀，循环水管路PVC管。
　　7.实验用有色指示液：能延时消色，环保，可循环。
　　8.低噪音循环防腐水泵：电压220V、功率45W、扬程2.7米、流量2500L/h。
　　9.电源控制系统：双面亚光密纹喷塑电控箱1只，控制箱面板采用深蓝色楷体；正泰电器：带灯自锁按钮开关等组成。
　　10.提供实验报告测试样本（作调试验收标准） 。

---

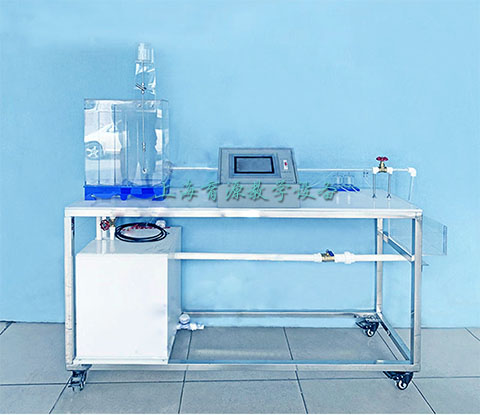

　　　　　　　　　　YYCFD-T016Ⅱ 雷诺实验装置（数据采集型）
一.实验目的
　　1.用于测定临界雷诺数，可做定性分析实验--观测层流与紊流的流态变化过程，再现雷诺数实验的全过程。
　　2.圆管层流和紊流的沿程损失与流量之间的定量关系。
　　3.可做定量分析实验--测定上临界与下临界雷诺数，结果符合：Re下临界=2000-2300。
　　4.可做设计性实验--结合量纲分析法进行实验研究，用管道实验测定明渠下临界广义雷诺数。
　　　　　　　　　　　　
二.技术指标
　　1.工作环境：常温、常压，相对湿度：≤90%RH。
　　2.工作电源：220V,50HZ。
　　3.装置外形尺寸：1500×450×1530mm。
三.主要配置及参数
　　1.蓄水箱：白色10mm厚PP板，尺寸为400×390×450mm。
　　2.恒压水箱：透明有机玻璃精制，尺寸：350×180×450mm，容积约为30L，配有溢流板，稳压孔板,有稳压溢流口，流量可调，三道稳水装置。
　　3.雷诺实验等径管道：规格φ20×3mm，有机玻璃管，总长1100mm,实验管道设有进口稳水段．充水后3～5分钟内即可进行实验。
　　4.示踪剂盒：70*90mm圆柱形，带上盖，有机玻璃。
　　5.回水箱：160×250×160mm，可配合秒表、量筒测量流量。
　　6.304不锈钢有色水管路，304不锈钢微调阀，特种色水药剂（能延时消色、环保、可自循环）循环水管路PVC管。
　　7.实验用有色指示液：能延时消色，环保，可循环。
　　8.温度传感器（达拉斯半导体)，单总线数字温度计，在-20~100℃温度范围内精确度为±0.5℃，在主控制器采集到的水温数据传输到系统软件或组态触摸屏。
　　9.具有较高的线性度（±1.0%VFSS），差压传感器与主控显示板，主芯片全部采用32位微控制器，每秒采样率：800 kSPS，可以快速采集差压传感器信号，并快速计算处理，保证了差压传感器精度。转换速率快，响应时间短（1ms）。
　　10.美国进口传感器：（量程0到1Kpa,综合精度：±0.2%FS），专用转换电路,高清晰4位数码管显示，手动校零按钮（调节方便，保证测量准确度），差压传感器采集板与主控制器之间采用RS 485通讯模式、Modbus-RTU通讯协议，可有效滤除工模信号干扰保证数据传输的准确性。
　　11.低噪音循环防腐水泵：220~240V/50HZ,80W，最高扬程：3.8m，输出流量：5000L/h，输送流体最高温度为35℃。
　　12.流量信号采集器、实时数显1级精度流量仪，所有数据由带标准信号的液晶屏同屏显示，便于观察每个数据的即时变化。
　　13.电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护开关、线槽等组成，控制箱面板采用铝质凹字技术制作。
　　14.304不锈钢台面、不锈钢框架实验台（30*30mm不锈钢方管、配脚轮均为万向轮带禁锢脚）。

---
