  YYPC-301型单片机开发应用技术综合实验装置


一、概述
  YYPC-301型单片机开发应用技术综合实验装置是由控制屏、实验挂箱、实验桌组成,通过本实验台可完成单片机的接口扩展、数据采集、数据显示、键盘控制、定时器、打印机接口等实验,配备有仿真器。
  设有电流型漏电保护器,控制屏若有漏电现象,漏电流超过一定值,即切断电源,对人身安全起到一定的保护。
  YYPC-301型单片机开发应用技术综合实验装置采用组件式结构,更换实验模块便捷。如需扩展功能或开发新实验,只需添加实验模块挂箱即可,永不淘汰。

      单片机开发应用技术综合实验装置
               YYPC-301型单片机开发应用技术综合实验装置
                      每套价格:20000元

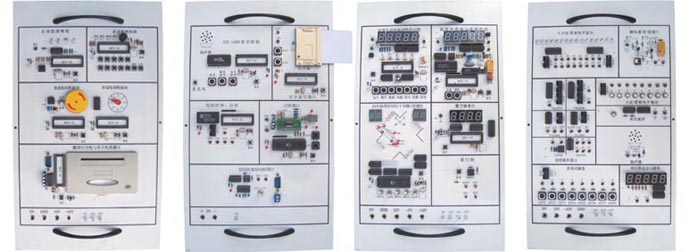

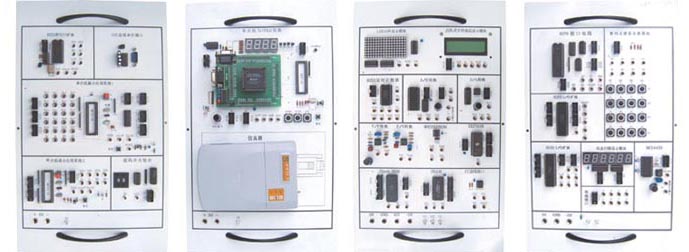

     单片机实验挂箱
     单片机实验挂箱
                        单片机实验挂箱

二、主要技术参数:
 1、输入电源:AC220V±10% 50Hz
 2、工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃)
 3、装置容量:200VA
 4、重量:70Kg
 5、外形尺寸(mm):1600×700×1500
 6、挂箱尺寸(mm):405×230×40
 7、输出电源:有漏电、短路、过流保护
  A.~220V,通过安全插座输出 B.直流稳压电源:±5V/1A ±12V/2A
 8、实验室安全管理系统软件
  1)系统集成无线远程实验台电源管理系统,通过手机或其他移动终端系统监控查询学生实验台的电源开关状态;单独开启关闭学生实验台电源;全部开启或全部关闭实验台电源功能;定时预约实验台电源开启关闭功能。
  2)在WiFi连接状态,教师通过手机APP,可实时高速读取实训台的电流、电压值、功率因数等参数;实时显示设备使用功率和历史曲线,实时监控设备的运行状态、故障预警和异常报警
  3)可设置实验台保护电压和电流,当输入电压或者电流超过保护电压值或者保护电流值自动切断实验台电源保护设备,并推送信息到教师控制端。
三、装置构成:
 (一)实验屏:实验时放置实验挂箱,并提供实验电源,铁质双面亚光密纹喷塑结构。
 (二)实验桌:钢木结构,桌面为防火、防水、耐磨高密度板,电脑桌连体设计,造型美观大方。
 (三)实验模块:
  1、DP-01 单片机实验挂箱(一)
    LED点阵显示模块、点阵式字符液晶显示模块、8253定时计数器、A/D转换、D/A转换、V/F转换、F/V转换、串引EEPROM、EEPROM、Flash Rom、SRAM、I2C总线接口。
  2、DP-02 单片机实验挂箱(二)
    8251串行口扩展、232总线串行接口、单片机最小应用系统1、单片机最小应用系统2、拔码开关输出。
  3、DP-03 单片机实验挂箱(三)
    ISD 1420语音控制、IC卡读写接口、实时时针/日历、USB接口、RS232转RS485接口。
  4、DP-04 单片机实验挂箱(四)
    8279接口电路、8255 I/O扩展、8155 I/O扩展、动态扫描显示模块、转换接口、MC14433、整列式键盘实验模块。
  5、DP-05 单片机实验挂箱(五)
    步进电机驱动程序示列、温度传感器与温度控制、汽车转弯信号灯/十字路口交通灯、数字频率计、看门狗。
  6、DP-06 单片机实验挂箱(六)
    十六位逻辑电平显示、继电器控制接口、常用器件接口、八位逻辑电平输出、单次脉冲、扬声器、串引静态显示模块、查询式键盘。
  7、DP-07 单片机实验挂箱(七)
    主功能逻辑笔、多功能密码锁、直流电动机驱动、步进电机驱动、微型打印机与单片机的接口。
  8、DP-08 单片机实验挂箱(八)
    单片机与CPLD实验、伟福J.MasterII仿真器。
四、基本实验内容:

 1.存储器块清零
 2.二进制到BCD码转换
 3.二进制到ASCII码转换
 4.程序跳转表
 5.内存块移动
 6.数据排序
 7.P1口输入、输出实验
 8.继电器控制实验
 9.用74LS244读入数据
 10.用74LS273输出数据
 11.串行数据转换并行数据
 12.并行数据转换串行数据
 13.PWM转换电压实验
 14.音频控制实验
 15.8255输入、输出实验
 16.8155输入、输出实验
 17.5LED静态串行显示实验
 18.6LED动态扫描显示实验
 19.查询式键盘实验
 20.阵列式键盘实验
 21.计数器实验
 22.定时器实验
 23.8253定时器实验
 24.外部中断实验
 25.串行口通讯实验
 26.ADC0809模数转换实验
 27.DAC0832数模转换实验
 28.MC14433模数转换实验
 29.EEPROM外部数据程序存储器实验
 30.SRAM外部数据存储器扩展实验
 31.93C46串行EEPROM数据读写实验
 32.电子时钟实验33.电子琴模拟实验
 34.打印机控制实验
 35.汽车转弯信号灯控制实验
 36.温度传感器温度控制实验
 37.温度过程控制模拟实验
 38.五相步进电机模拟实验
 39.计算器实验
 40.数字频率计实验
 41.V/F转换实验
 42.F/V转换实验
 43.LED点阵显示实验
 44.字符液晶显示屏控制实验
 45.8279键盘扫描显示实验
 46.看门狗实验
 47.8251串行口扩展通讯实验
 48.I2C总线读写实验
 49.RS232转RS485实验
 50.USB接口实验
 51.十字路口交通灯控制实验
 52.五功能逻辑笔实验
 53.直流电机驱动调速实验(实物)
 54.步进电机驱动实验(实物)
 55.IC卡读写实验
 56.实时时钟/日历控制实验
 57.语音芯片控制实验
 58.单片机与CPLD实验
 59.8051与PC机串行口通讯实验
 60.Flash Rom外部程序存储器实验
 61.多功能密码锁实验
