YYLY-GS4恒压供水系统 每套：80000元

一、系统概述
　　结合广大学校扩展PLC实践室实践项目的需求，我们开发了这套经济型的恒压供水设备。装置主体采用铝合金框架，所有管道采用PVC塑料水管，终端水箱和恒压水箱用透明有机玻璃制成，便于学生实践时清晰观察整个恒压供水过程。整套设备具有体积小、 重量轻、方便移动的特点，由于采用标准化模块设计，本套设备的控制所需PLC主机、变频器模块可由本公司配置，也可以来自本公司生产的其他PLC实践装置，大大了降低学校实践成本，因此经济实惠也是本设备的一个特点。

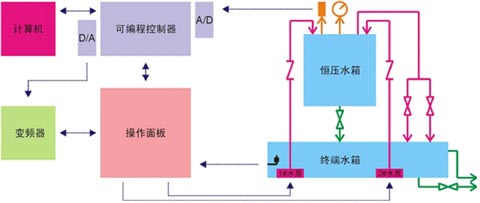

二、主要功能特性
　　　　　　　　

　　8防恒压水箱：白色透明有机玻璃制作，直观观察水流当前状态。密封，为终端水箱提供恒定压力水源。两路输出，手动手阀控制，模拟两个终端用户
　　终端水箱：白色透明有机玻璃制作，直观观察水流当前状态。简略模拟，方便学生反复实践操作，经过增压水泵工作后将终端水箱中的水抽至恒压水箱里面进行恒压处理，再送回至终端水箱中，反复循环。
　　压力变送器：检测恒压水箱出口当前压力，可检测0~40Kpa压力
　　膜盒压力表：检测恒压水箱出口当前压力，可检测0~40Kpa压力
　　水位开关：增压水泵工作保护，水位过低时增压水泵应设置停止工作
　　增压水泵：两台，工/变频切换，设定恒压水箱压力希望值
　　单向水阀：防止增压水流回路中水流的反向流动对系统工作过程的影响和对水泵造成的磨损
　　水箱满水保护：终端水箱设置满水强行下排管路，最大限度对设备本身进行保护
　　手动排水管路：手动手阀控制，实践结束完毕将全部水排干
　　柜子：放置对应各类电控模块
　　主机模块：可编程控制器主机，模拟量输入输出模块，全部插孔为安全型
　　变频模块：变频器，PID控制，全部插孔为安全型
　　控制模块：装有4位BCD数字开关，用来设定终端压力给定值；4位LED七段码显示器，用来显示终端出口压力当前值。1号水泵工频指示、1号水泵变频指示、2号水泵工频指示、2号水泵变频指示、运行指示、运行开关、停止指示、停止开关、急停开关、声光报警、 三开一闭继电器，全部插孔为安全型
　　其它设备：编程线缆、航空线缆、编程软件、组态软件、安全连接导线。

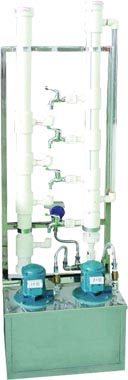

一、产品概述 　　随着变频调速技术的发展和人们节能意识的不断增强，变频恒压供水系统的节能特性使得其越来越广泛的应用于住宅小区、高层建筑的生活及消防供水系统。该模型主要由变频调速水泵、压力变送器、蓄水池、水龙头等设备构成，能够完成常规的电机变频调速、静态压力定值控制、动态变频恒压供水等实验项目。它可广泛应用于我公司生产的配有变频器实验挂箱或配有变频器、PLC、继电接触实验挂箱的实验装置中。 二、技术性能 　　1. 工作电源：三相四线AC380V±10% 50Hz 　　2. 工作环境：环境温度范围为3℃～+45℃ 　　3. 变频范围：25～50Hz 　　4. 外形尺寸：500mm×375mm×1700mm 　　5. 压力控制范围：低压控制 4～12kPa，高压控制 10～35kPa
