  YY-GJZ 机械制图示教陈列柜


一、概述:
  《机械制图》示教陈列柜是适用于大、中专院校、技校、职业学校机械类专业的制图教学,亦可供其它相近专业使用或参考。为突出培养学生画图能力和看图能力这条主线,对机械专业学生理论学习,使用范围增强认识,加深理解,本陈列柜是一套提高教学质量的理想设备。
二、技术规格:
  1、本陈列柜共分一十六个单体陈列柜组成,陈列柜体外形尺寸:1200×400×1900mm(长×宽×高)
  2、柜体采用1.0mm厚的SPCC冷扎板焊接而成,表面采用中温磷化喷塑制作,柜体刚性好。板面附有必要的图表和文字说明,外形美观大方,经久耐用。
  3、柜顶部装有照明日光灯,柜底装有万向轮,方便移动,符合人机工程要求。
  4、模型材料采用亚克力有机板与工程塑料;

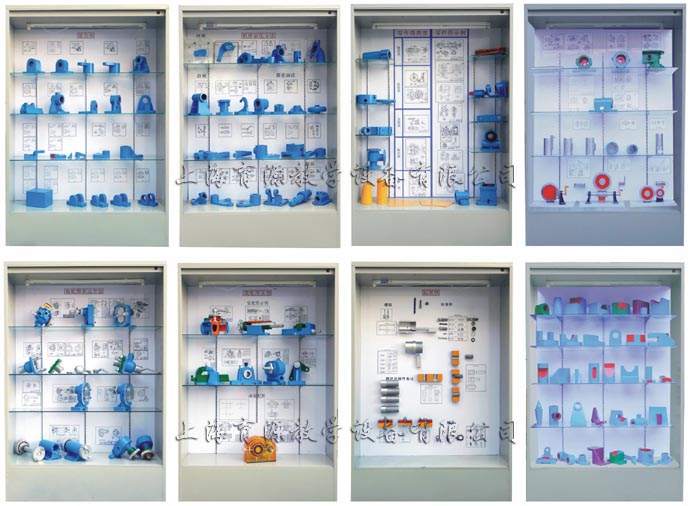

机械制图陈列柜
机械制图示教陈列柜

三、 机械制图示教陈列柜:全套:16个柜;  陈列柜尺寸:1200×400×1800mm,各柜内容如下:
序号与名称
陈列柜内容
第一柜
制图基本知识与工具
1、罗马数字示列 ,2、阿拉伯数字示例,3、拉丁字母示例,4、标题栏、明细栏,5、比例,6、字体(GB-T 14691—93)基本要求,7、长仿宋体汉字示例,8、图纸幅面和尺寸,9、图框格式,10、三角尺,11、三棱比例尺,12、圆形量角器,13、多功能模板,14、圆规
第二柜
点、直线、平面投影
1、点的三面投影, 2、一般位置直线的三面投影,3、线段实长和倾角α,4、垂面侧,5、水平面,6、斜投影与正投影,7、直线的迹点,8、平面投影的特性,9、迹线平面,10、中心投影法,11、点在直线上的投影特性,12、线段的投影特征,13、四个分角中点的投影
第三柜
点、直线、平面的相对位置
1、直角投影定理,2、相交两直线的投影,3、利用投影的积聚性求直线与平面的贯穿点,4、用辅助面法求直线与平面的贯穿点,5、利用投影的积聚性求两平面的交线,6、平面迹线作法,7、正垂面上圆的投影,8、立体表面上的直线和投影的相对位置分析,9、交叉两直线的投影`,10、相交两直线的投影特征,11、用辅助线法求直线与平面的贯穿点,12、求两个一般位置平面的交线,13、平行两直线的投影
第四柜
投影变换
1、投影变换的两种基本方法(换面法),2、投影变换的两种基本方法(旋转法),3、点绕正垂轴旋转,4、一般位置直线变换为新投影面垂直线,5、将一般位置直线旋转成投影面平行线,6、一般位置直线变换为新投影面的平行线,7、一般位置平面变换为新投影面平行面,8、一般位置平面变换为新投影面垂直面,9、将正垂面变换成投影面平行面,10、点的二次换面,11、投影面平行线变为投影面垂直线,12、求A点到P平面的距离及A点对P平面,13、所作垂线的垂足K,14、用二次换面法画组合体视图
第五柜
曲线与曲面
1、曲面立体的两面投影示例(斜置的圆柱),2、曲面立体的两面投影示例(斜圆柱),3、部分圆环的截交线,4、曲面立体的两面投影示例(左上角有四分之一圆柱槽的四棱柱),5、曲面立体的两面投影示例(斜置的圆锥),6、曲面立体的两面投影示例(斜圆锥),7、曲面立体的两面投影示例(上下倒置的圆台),8、曲面立体的两面投影示例(有半个圆台槽的半圆柱),9、曲面立体的两面投影示例(有半球槽的圆柱体),
10、曲面立体的两面投影示例(组合回转体示例一),11、曲面立体的两面投影示例(组合回转体示例二),12、连杆头部的截交线,13、铅垂面堆切圆球的截交线投影 ,14、曲线形成,15、空间曲线,16、回转曲面的形成及投影,17、锥面,18、柱状面,19、锥状面,20、圆柱螺旋线,21、圆锥螺旋线,22、单叶双曲回转面,23、圆环面的形成,24、顶针的截交线,20、圆
第六柜
截交相贯
1、半圆球切槽的投影,2、缺口三棱锥,3、圆柱开槽的投影,4、开槽空心圆柱的投影,5、求截交线2件,6、镗刀杆头部的投影,7、接头投影,8、千斤顶盖投影,9、相惯线的剖面5件
第七柜
相贯线
1、正交两圆柱相贯线,2、正交两圆柱相贯线,3、用球面法求圆柱与圆锥的相贯线,4、两正交圆柱的相贯线,5、圆柱上钻孔及两圆柱孔的相贯线,6、圆柱上钻孔及两圆柱孔的相贯线,7、两偏交圆柱的相贯线,8、圆锥台和半圆球的相贯线,9、圆柱和圆锥正交的相贯线,10、斜交两圆柱的相贯线,11、圆柱与圆锥正交,12、作轴线不相交、直径不相等的两圆柱的相贯线,13、圆柱与半圆球相交,14、相贯线的特殊情况2件,15、圆柱、圆台和圆球的相贯线
第八柜
表面交线
1、圆柱的投影与表面上取点,2、圆锥的投影与表面上取点,3、六棱柱的投影与表面上求点,4、形体中面的分析,5、圆球投影和表面上取点,6、圆环投影与表面上的取点,7、专用垫圈的投影,8、五棱锥的投影与表面上的求点,9、表面交线模型22件
第九柜
组合体
1、组合体的组合方式 ,2、外表面共面与不共面,3、内表面共面与不共面,4、外表面相切,5、内表面相切,6、平面与曲面表面相交,7、两曲面相交,8、轴承座及其形体分析,9、垫块,10、几个视图联系起来看,
11、支架,12、压板,13、构形设计力求新颖,14、叠加构成的组合体,15、圆柱挖切构成的组合体,16、综合构成的组合体
第十柜
机件表达方法
1、基本投影面,2、局部视图,3、对称物体局部视图,4、斜视图,5、剖视图,6、全剖视图,7、半剖视图(一),8、半剖视图(二),9、局部剖视图,10、单一斜剖切面,11、阶梯剖的全剖视图,12、阶梯剖的半剖视图,13、阶梯剖的局部剖视图,14、两个相交的剖切面,15、旋转剖视产生不完整要素的情况,16、复合剖,17、用断面表达轴和键槽等结构,18、剖切断面分离时断面图,19、两相交剖切平面剖出的移出断面图,20、相同结构的画法,21、多孔结构的画法,22、肋、孔的简化画法(2件),23、法兰盘上均布孔的简化画法,24、椭圆的简化画法
第十一柜
零 件 图
1、柱塞套,2、泵轴,3、端盖,4、托架,5、箱体,6、蜗轮减速箱体,7、阀体,8、法兰盘,9、圆锥管,10、缸体,11、手轮,12、轴架,13、支架,14、车床尾座空心套/盘
第十二柜
零件图、齿轮、键、弹簧
1、直齿圆柱齿轮传动,2、圆锥齿轮传动,3、蜗杆蜗轮传动,4、渐开线花键联接画法,5、普通平键,6、半圆键,7、圆柱销,8、圆锥销,9、开口销,10、压缩弹簧,11、拉伸弹簧,12、扭转弹簧
第十三柜
装配图表达方法
1、球阀(2件),2、机油泵,3、齿轮油泵(2件),4、铣刀头(2件),5、油泵1(2件),6、油泵2(2件)
第十四柜
装配图读图
1、球阀(2件),2、机油泵,3、齿轮油泵(2件),4、铣刀头(2件),5、油泵1(2件),6、油泵2(2件)
第十五柜
标 准 件
1、加工内螺纹,2、螺纹联接的画法,3、螺栓联接,4、螺钉联接,5、双头螺柱联接,6、六角头螺栓,7、双头螺柱,8、开槽圆柱头螺钉,9、开槽沉头螺钉,10、开槽盘头螺钉,11、开槽平端紧定螺钉,12、Ⅰ型六角螺母,13、平垫圈,14、弹簧垫圈
第十六柜
习题模型
共: 30件(包括,支座、相贯线、轴承座等)
注:柜上玻璃属易碎品,由需方单位自配。
